多功能系列刀架
广泛应用于轮胎橡胶、造纸、印刷、包装、纺织、无纺布、薄膜、冶金等行业。
剪切、挤压或刀片分切应用
更快捷的设定时间，显著的增加产能及无可比拟的成品质量，特灵P系列刀座代表可靠及卓越性能。适用于轻巧以至重型的操作。 P系列刀座提供三个尺寸选择，用于剪切、挤压或刀片式分切上。独有的180°反向刀卡盘，可完全利用刀的两面，延长刀的寿命。
主要特点：
●适应力强，可靠。
●先进的180°反向刀卡盘，减轻保养，延长刀片寿命。
●组合式安装选件，适合于安装在不同的设备上。
●操作简便的设定，增加产能及减少停机时间。
●耐用的结构能抵受恶劣的工作环境。
●精确的过程控制，提升卷材的质量。
●选购的360°安全护板，提高安全。 额外特点：
●可移动的刀卡盘--可快速及简单的更换刀片。
●快速更换斜切角度栓--不需要任何工具，即可更换斜切角度或刀座角度 。
●精确的轴承--极粗壮及坚硬，提供准确及可靠的分切效果。
●180°旋转的刀卡盘--不需要转换斜切角度栓，可利用刀片的两面，增长刀的寿命。
●分度深度栓--用于精确的交搭调节，每板手控制0.1mm的交搭。
●组合式刀座安装方式--提供不同的灵活性适应客户生产需要。
●空气净化，无尘设计--减少保养，提高使用寿命，确保正常生产。
●使用防锈材料--适用于恶劣的工业环境。
●出厂前的精确调整--确保最高的坚硬度和斜切角度控制。
●自动下半刀--减少操作错误。
●不需要工具，只需要单手即可安装刀卡盘--更快的更换及反转刀卡盘。
●设定栓--简单的控制气动功能。
●刀座组成件没有外置喉管--更快的反转刀卡盘。
选购件：
●自动360°刀片保护罩--在危险的操作环境下的额外安全装置。
●选购的空气回路--可独立调节刀片侧压及下半刀。
●气动锁紧定位含小齿轮及转动按钮--在频密的分切调整时，减低操作错误，提供准确及可靠的设定。
| Ⅰ型 |
Ⅱ型 |
Ⅲ型 |
| 轻巧的分切软包装成品分切 |
主流的分切 |
纸厂 |
| 主要材料 |
主要材料 |
主要材料 |
| 纸、薄膜、涂层纸、铝面纸、挤出薄膜、聚丙烯 |
纸、涂层纸、铝箔、印刷纸张、镀铝涂层纸、多样涂层纸、纸板、无纺布、所有薄膜 |
涂层及非涂层纸、棉纸、新闻纸、牛皮纸、刨花板、油毛毡、玻璃纤维 |
| 分切种类 |
分切种类 |
分切种类 |
| 剪切挤压/划线刀片 |
摇摆挤压/划线 |
剪切挤压/划线 |
| 刀卡盘种类 |
刀卡盘种类 |
刀卡盘种类 |
| 摇摆挤压/划线刀片 |
摇摆挤压/划线 |
摇摆挤压/划线 |
| 最小分切宽度 |
最小分切宽度 |
最小分切宽度 |
| 1.0”（25mm） |
2.0”(50.8mm) |
3.0”(76.2mm) |
| 刀片直径 |
刀片直径 |
刀片直径 |
| 3.5”(90mm) |
5.91”(150mm) |
7.87”(200mm) |
| 最高速度 |
最高速度 |
最高速度 |
| 3,500 尺/分1,000 米/分 |
5,500 尺/分1,700 米/分 |
10,000 尺/分3,000 米/分 |

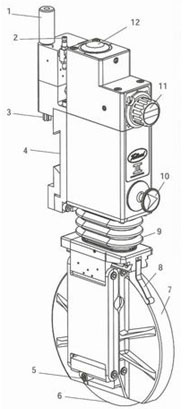

刀座安装（图为气动锁紧）
1、 横向旋钮/气动锁紧
2、 快速分离附件
3、 束缚小齿轮
4、 燕尾导轨安装
刀卡盘
5、 刀锁
6、 刀片
7、 刀罩
控制主体
8、 刀卡盘放出杆
9、 波纹箱
10、斜切角度栓
11、设定旋钮
12、深度调节旋钮

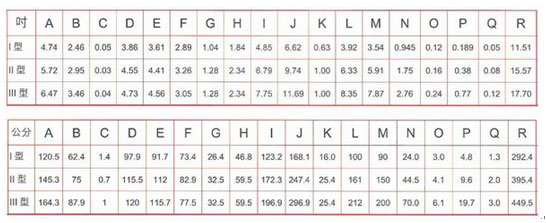

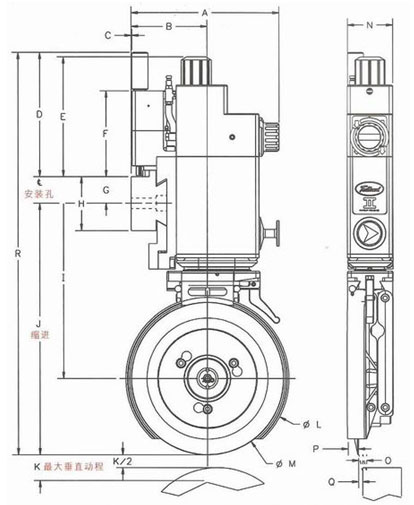

尺寸
图中显示横摆刀卡盘
注意:尺寸只供参考!
|
